În peisajul evolutiv al automatizării industriale, cererea de acționare fiabilă, sigură și cu ciclu mare continuă să crească. Inginerii și integratorii de sistem evaluează în mod constant diverse tehnologii de acționare pentru a obține o modulare precisă a supapelor. Printre acestea, celactuator pneumaticrămâne o piatră de temelie pentru aplicațiile critice datorită simplității sale inerente, răspunsului rapid și caracteristicilor rezistente la explozie. Acest articol examinează tendințele tehnice recente, reperele de performanță și protocoalele de asigurare a calității care modelează piața actuală.
Spre deosebire de alternativele electrice sau hidraulice, această tehnologie nu necesită cablaje electrice la punctul de operare, ceea ce o face ideală pentru instalațiile petrochimice, miniere și de transport de gaze. Absența riscurilor de scântei și capacitatea de a rezista la fluctuații mari de temperatură sunt beneficii operaționale semnificative. În plus, construcția modulară a unui modernactuator pneumaticpermite integrarea ușoară a întrerupătoarelor de limită, supapelor solenoide și poziționarelor, permițând diagnosticarea avansată și testarea cursei parțiale fără oprirea sistemului.

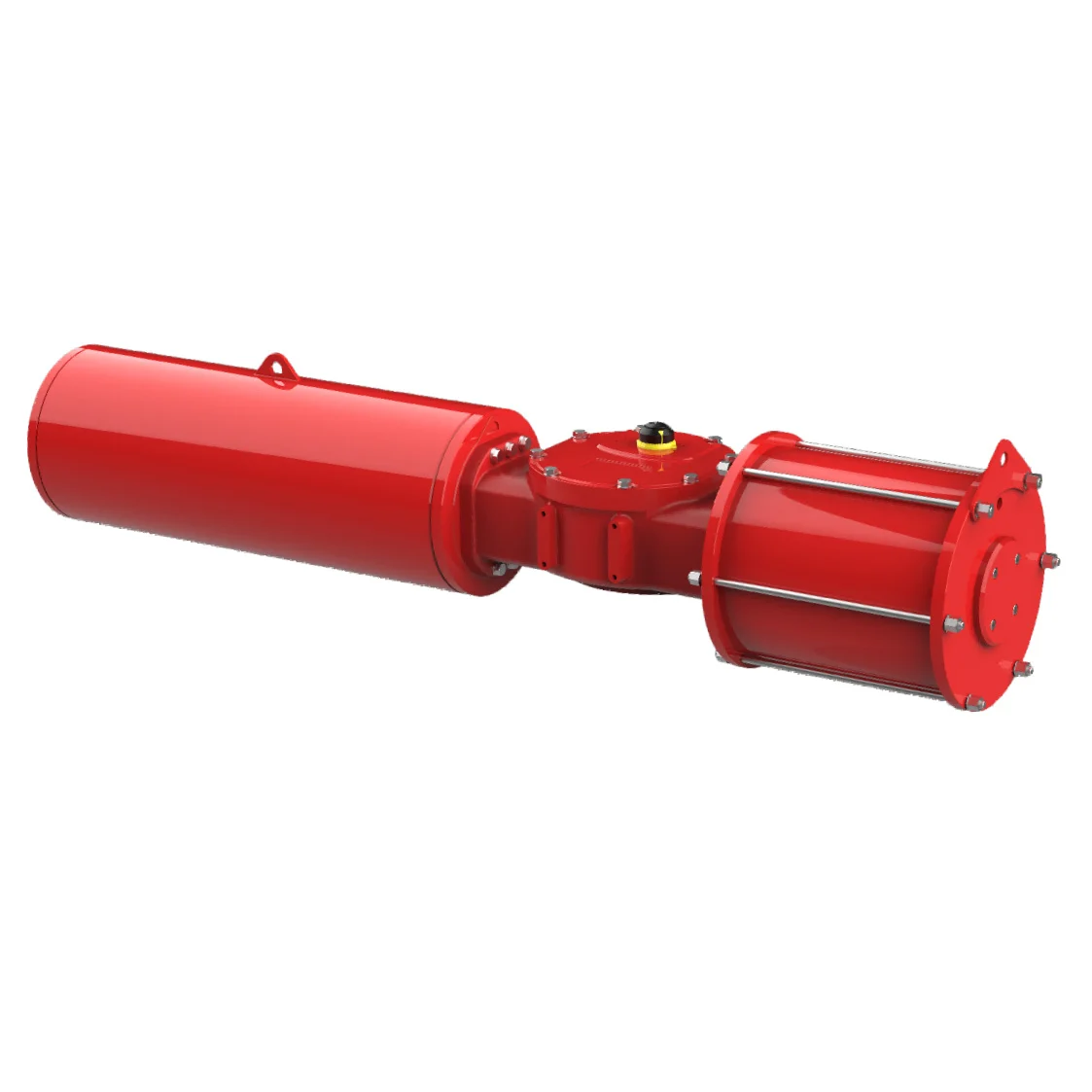

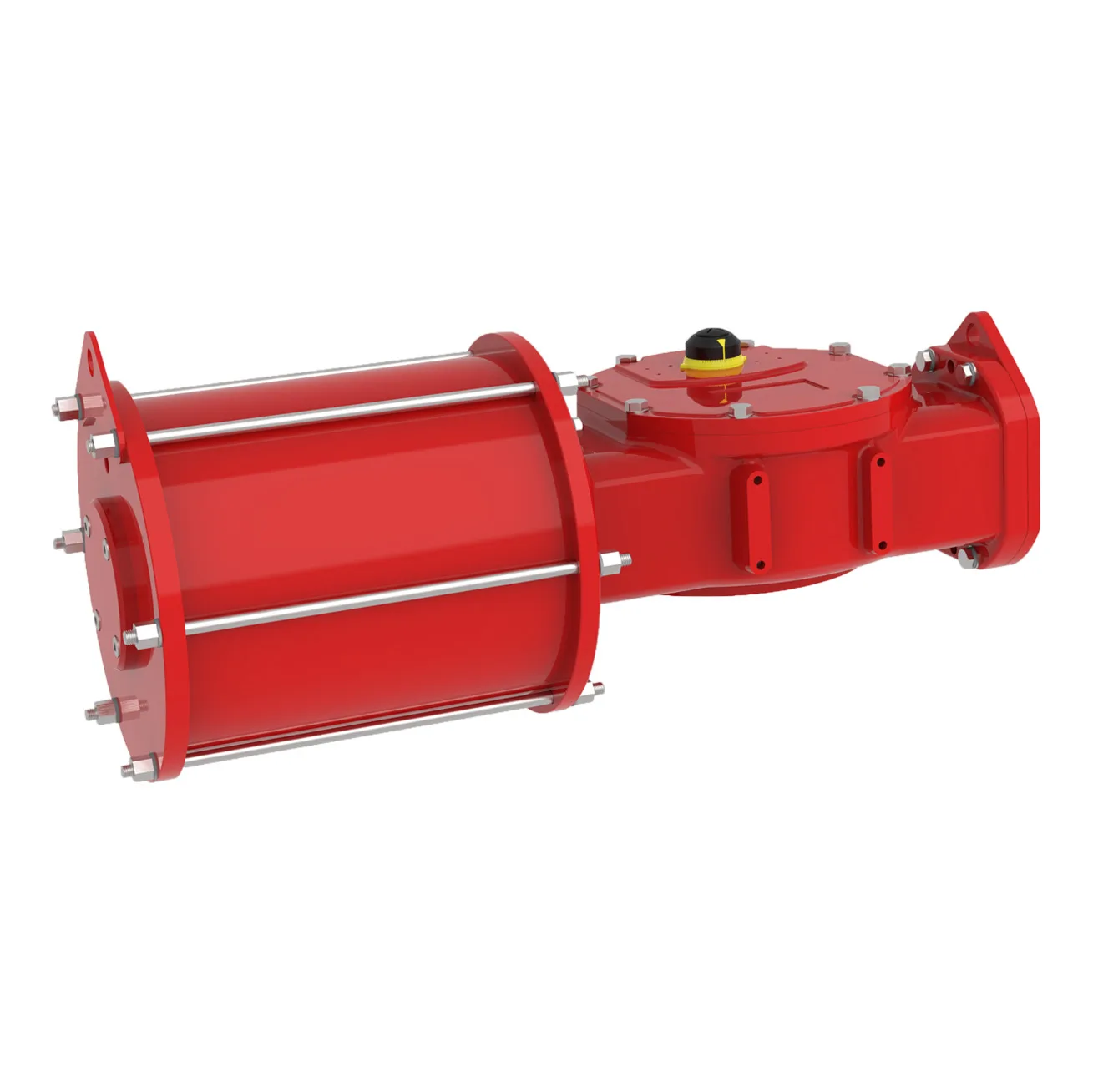

Atunci când selectează soluții de acționare pentru funcționare continuă, utilizatorii finali se concentrează pe finisarea alezajului, compatibilitatea materialului de etanșare și consistența cuplului de ieșire. Modelele cu cremalieră și pinion domină datorită caracteristicilor de cuplu liniare și amprentei compacte. Între timp, mecanismele scotch-yoke asigură un cuplu de deschidere mai mare pentru supapele cu un sfert de tură cu diametru mare. Pentru a garanta durabilitatea, producătorii trebuie să implementeze trasabilitatea riguroasă a materialelor și testarea funcțională în timp real. O unitate prost fabricată duce la scurgeri de scaune, uzurire a tulpinii și timpi de oprire neplanificați.
Standardele actuale ale industriei cer ca fiecare dispozitiv de acționare să fie supus unei probe de testare a presiunii, de validare a ciclului și de verificare a etanșării mediului. Facilitățile de producție avansate utilizează acum bancuri de testare controlate de computer care înregistrează abaterea cuplului, liniaritatea cursei și valorile consumului de aer. Astfel de proceduri se aliniază cu dimensiunile de montare ISO 5211 și cu interfețele pentru accesorii VDI/VDE 3845, asigurând interschimbabilitatea între mărcile de supape. Fără un sistem disciplinat de management al calității, consistența nu poate fi asigurată, mai ales în scenariile de producție cu volum mare.
Tabelul de mai jos evidențiază caracteristicile distinctive din trei principii de acționare utilizate pe scară largă. Este evident că fiecare tehnologie servește anvelope operaționale distincte, dar categoria pneumatică oferă cel mai bun echilibru între viteză, siguranță și costul total de proprietate pentru aplicații de modulare și pornire/oprire în atmosfere explozive.
| Tip de acționare | Sursa de energie | Timp de răspuns tipic | Adecvarea zonei periculoase | Complexitatea întreținerii |
|---|---|---|---|---|
| Cremătă și pinion pneumatică | Aer comprimat/gaz inert | Rapid (sub jumătate de secundă) | Excelent (sigur intrinsec) | Scăzut (etanșări înlocuibile) |
| Electric Motorizat | putere AC/DC | Lent spre moderat | Necesită carcasă rezistentă la explozie | Moderat (cutie de viteze, motor) |
| Hidraulic | Ulei sub presiune | Moderat spre rapid | Bun (fără scântei) | Ridicat (risc de contaminare cu fluide) |
Inițiativele Industry 4.0 i-au determinat pe producători să încorporeze senzori magnetici fără contact și module de comunicație fără fir direct în carcasele actuatoarelor. Aceste îmbunătățiri permit monitorizarea de la distanță a cursei, tendința în timp real a cuplului și alertele de întreținere predictivă. Integrarea protocoalelor AS-Interfață și IO-Link reduce complexitatea cablajului, oferind în același timp date granulare de performanță sistemelor de control distribuite. Cu toate acestea, fiabilitatea fundamentală a conversiei mecanice - de la presiunea aerului la cuplul de rotație - rămâne principalul diferențiere. Chiar și cea mai sofisticată electronică nu poate compensa precizia inadecvată a componentelor interne.
Rezistența la coroziune este primordială pentru platformele offshore, tratarea apelor uzate și procesarea chimică. Corpurile din aluminiu anodizat cu acoperire epoxi poliester sunt comune pentru uz industrial general, în timp ce variantele din oțel inoxidabil (CF8M sau duplex) se adresează mediilor agresive. La interior, alezajele cilindrului cu anodizare dură combinate cu ghidajele pistonului impregnate cu PTFE cu frecare redusă prelungesc semnificativ durata de viață. Unitățile premium sunt supuse unui test de durabilitate de 500.000 de cicluri la sarcină maximă, validând integritatea etanșării și păstrarea cuplului. Materialele substandard duc la defecțiuni premature, punând în pericol siguranța fabricii și obiectivele de producție.
Specificațiile corecte depășesc simple tabele de cuplu. Inginerii trebuie să țină cont de factorii de cuplu dinamici: variațiile de frecare a scaunului din cauza temperaturii, diferențele de presiune în conductă și factorii de siguranță pentru supapele îmbătrânite. Oactuator pneumaticde obicei necesită o marjă de siguranță de treizeci de procente peste cuplul de rupere al supapei. În plus, acțiunea de siguranță (retur cu arc vs. dublă acțiune) dictează schema de control și capacitatea rezervorului de aer. Supradimensionarea cauzează cheltuieli de capital inutile și viteze reduse de mișcare, în timp ce subdimensionarea are ca rezultat o așezare incompletă sau lipire. Instrumentele de dimensionare computaționale oferite de producători cu experiență reduc aceste riscuri, cu condiția ca datele lor privind cuplul să se bazeze mai degrabă pe validarea empirică decât pe calculul teoretic.
Pentru a furniza în mod constant soluții de acționare fiabile, trasabilitatea componentelor de la materia primă până la ansamblul finit este obligatorie. Producătorii de top implementează procese certificate ISO 9001, dar cele mai riguroase facilități respectă și standardele de mediu ISO 14001 și directiva ATEX pentru atmosfere potențiale explozive. Fiecare lot de producție trebuie să includă dovezi documentate privind testarea durității, verificarea grosimii stratului de acoperire și curbe calibrate de ieșire a cuplului. Fără o astfel de asigurare sistematică a calității, variația de la lot la lot devine inacceptabilă pentru aplicațiile critice. Mai exact, dimensiunile canelurii de etanșare și geometria dinților cremalierului pistonului necesită control statistic al procesului pentru a menține interschimbabilitatea și integritatea scurgerilor pe intervale de service extinse.
O instalație municipală de filtrare a apei și-a modernizat recent sistemul de spălare cu filtru multimedia, care a suferit anterior defecțiuni frecvente ale actuatorului electric din cauza pătrunderii umidității și a ciclului de funcționare insuficient. După reproiectarea logicii de control, instalația a adoptat un sfert de turăactuator pneumaticaranjament cu garnitură din oțel inoxidabil și garnituri Viton. Noua configurație a realizat peste două milioane de cicluri fără intervenție de întreținere, reducând întreruperile neplanificate cu o marjă substanțială. Acest exemplu din lumea reală subliniază importanța selectării tehnologiei de acționare care se aliniază cu provocările de mediu specifice aplicației și așteptările ciclului.
Instalarea corectă începe cu aer comprimat curat, uscat și lubrifiat, conform cu ISO 8573-1 clasa 3 sau mai bună. Urmărirea umezelii accelerează coroziunea internă și îndepărtează peliculele de lubrifiere. În timpul punerii în funcțiune, tehnicienii ar trebui să verifice sincronizarea cursei, compatibilitatea electrovalvei și direcția de acțiune de siguranță. O verificare periodică de șase luni include în mod obișnuit strângerea din nou a șuruburilor de montare, inspectarea filtrelor conductei de aer și testarea manuală a mecanismului de deblocare manuală. Unitățile care funcționează în zone nisipoase sau cu umiditate ridicată beneficiază de orificii de aerisire prevăzute cu filtre hidrofobe. Atunci când este necesară întreținerea, kiturile de înlocuire a etanșării trebuie să corespundă exact diametrului alezajului și compatibilității materialelor mediilor de service. Nerespectarea acestor instrucțiuni scurtează semnificativ durata de viață.
Performanța de acționare fiabilă nu este atinsă numai prin proiectare - necesită o verificare amănunțită. Un centru de testare intern cuprinzător include teste de ciclu controlate de computer, camere de mediu pentru simularea șocului termic și sisteme de detectare a scurgerilor de heliu pentru validarea integrității etanșării. Standurile de testare hidraulice de spargere confirmă rezistența structurală a carcasei la două sute la sută din presiunea nominală de alimentare. Fiecare unitate finită ar trebui să primească un număr de serie unic legat de înregistrările digitale ale fiecărui parametru de testare. O astfel de infrastructură, combinată cu controlul statistic al calității, elimină presupunerile pentru utilizatorii finali cu privire la fiabilitatea produsului. În special, atunci când un producător investește în astfel de echipamente avansate de testare, se traduce direct în rate mai mici de eșec în câmp și disponibilitate mai mare a procesului pentru operatorii fabricii.
Următoarea frontieră pentru tehnologia de acționare implică gemeni digitali – replici virtuale care simulează progresia uzurii folosind date de încărcare în timp real. Prin integrarea senzorilor de cuplu și a feedback-ului de poziție cu analizele cloud, managerii de active pot prezice durata de viață utilă rămasă și pot programa întreținerea în timpul perioadelor planificate. Această tranziție de la întreținerea reactivă la cea predictivă reduce costurile de stoc pentru piesele de schimb și elimină defecțiunile aleatorii. Cu toate acestea, robustețea mecanică de bază a actuatorului rămâne o condiție prealabilă. Nicio inteligență digitală nu poate salva un produs subproiectat care suferă de degradarea rapidă a etanșării sau uzura pinionului. Prin urmare, convergența excelenței mecanice și a diagnosticului inteligent definește nivelul premium al supapelor industriale și acționării.
La evaluarea furnizorilor pentru proiecte noi sau campanii de modernizare, următoarele criterii tehnice ajută la asigurarea satisfacției pe termen lung:
În peisajul competitiv al controlului fluidelor, disciplina internă a producătorului determină consistența produsului. Companiile care combină prelucrarea CNC de înaltă precizie cu proceduri detaliate de asamblare produc dispozitive de acționare cu dispersie minimă a cuplului și durată de viață extinsă a etanșării. Mai mult decât atât, consultarea de inginerie înainte de vânzare – inclusiv calcule de cuplu, analiza riscului aplicației și analize de compatibilitate cu mediul – adaugă o valoare considerabilă clienților. Asistența post-vânzare trebuie să includă manuale clare de instalare, depanare de la distanță și logistică rapidă a pieselor de schimb. O astfel de filozofie de servicii cuprinzătoare distinge producătorii serioși de asamblatorii de mărfuri.
Taizhou Juhang Automation Equipment Technology Co., Ltdexemplifica această abordare integrată. Cu o experiență tehnică solidă care acoperă cercetarea, dezvoltarea și producția de soluții de automatizare a supapelor, compania operează echipamente de prelucrare CNC de înaltă precizie și infrastructură de testare sofisticată. Un centru avansat de testare și inspecție a performanței produsului, împreună cu un sistem robust de management al calității și un management detaliat bine ordonat intern, asigură fiabilitatea dispozitivelor de acționare JUHANG în diverse sectoare industriale. Acest angajament pentru controlul sistematic al calității și excelența în inginerie îi poziționează ca un partener de încredere pentru proiecte care necesită performanțe de acționare de lungă durată și sigure.
Pe măsură ce industriile continuă să se automatizeze și să se digitalizeze, importanța fundamentală a unui proiect bine conceputactuator pneumaticnu se va diminua. În schimb, combinația dintre mecanica de precizie, teste interne riguroase și suport tehnic receptiv definește noul standard pentru fiabilitatea procesului. Profesioniștii care specifică echipamente de control al fluidelor sunt sfătuiți să acorde prioritate furnizorilor care demonstrează date transparente de calitate și trasabilitatea componentelor pe termen lung - atribute care se corelează direct cu costul total de proprietate mai scăzut și operațiuni mai sigure.
